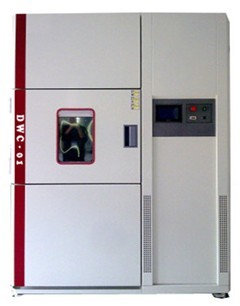

风门式温度冲击试验箱的性能介绍
风门式温度冲击试验箱（又称高低温冲击试验箱）是一种用于模拟极端温度快速变化的可靠性测试设备，广泛应用于电子元器件、汽车零部件、军工产品、新材料等领域，以评估产品在剧烈温变环境下的耐受性和可靠性。其核心特点是利用风门切换技术实现高低温的快速转换，相比传统液氮式冲击箱具有更高的能效比和可控性。
一、核心性能特点
-
温度范围与转换速度
- 温度范围：高温区通常达+150℃~+200℃，低温区-65℃~-75℃，部分军工级设备可扩展至-80℃~+220℃。
- 转换时间：通过风门切换可在5~15秒内完成高低温转换，温度恢复时间≤5分钟（标准要求）。
- 温变速率：最高可达30℃/min，满足GJB、MIL-STD等严苛测试标准。
-
精准温控与均匀性
- 采用PID智能算法，温度波动≤±0.5℃，均匀性≤±2℃（空载状态）。
- 双风道循环设计（高温区/低温区独立风路），避免温度交叉干扰。
-
风门切换技术
- 气动/电动风门：通过伺服电机或气缸驱动风门快速开闭，实现高低温气流的瞬间切换。
- 低热惯性设计：风门材质为不锈钢或钛合金，耐高温且减少热量传递延迟。
二、结构与安全设计
-
箱体与隔热系统
- 三箱式结构：预冷区、预热区与测试区独立分隔，测试样品通过吊篮或托盘自动转移（可选）。
- 多层隔热：箱体采用聚氨酯高压发泡层，高温区辅以陶瓷纤维隔热，确保外部温度≤室温+5℃。
-
安全保护机制
- 多重传感器监控：实时检测风门位置、气流状态及温度超限，异常时自动停机报警。
- 应急泄压装置：防止箱内气压过高导致爆炸风险。
- 断电保护：恢复供电后可继续执行原测试程序。
三、智能化与扩展功能
-
控制系统
- 7英寸触摸屏界面，支持程序编辑（100组以上测试曲线）、数据存储及USB导出。
- 可选配远程监控（LAN/RS-485），实现PC端实时数据采集。
-
定制化选项
- 湿度扩展：增加湿度控制模块（20%~98% RH），支持温湿度双因素冲击测试。
- 多试样工装：针对PCB板、芯片等小件样品设计专用夹具。
- 快速除霜：低温区自动除霜功能，减少测试中断时间。
四、典型应用场景
- 电子行业：IC芯片、LED封装、电路板的耐冷热冲击性能测试。
- 汽车领域：发动机部件、密封件在极寒与高温交替环境下的可靠性验证。
- 军工航天：卫星组件、导弹制导系统的高低温循环适应性试验。
- 新材料研发：评估复合材料、胶黏剂在快速温变下的开裂或变形特性。
五、总结
风门式温度冲击试验箱凭借快速温变能力、高精度控制及低维护成本，成为可靠性测试的关键设备。未来技术趋势包括：
- 更快的转换速度（≤3秒风门响应）；
- 节能化设计（变频驱动+热回收系统）；
- AI预测性维护（通过大数据分析设备运行状态）。
该设备严格符合IEC 60068-2-14、GB/T 2423.22等国际标准，是产品环境适应性验证的必备工具。
